Väggrupp 3dB+
s 450 eller 600 mm |
Brandklass EI 60 / EI 90
Ljudklass R’w 62-65 dB
Ljudklass R’w+C50-3150 57-58 dB
Dessa väggtyper finns som biM-objekt. Klicka på logotypen för att ladda ned dem (nytt fönster). |
 |
Detaljer väggrupp 3 & väggrupp 5 dB+
3.11 Hörn utvändigt / invändigt |
|
| 1. Hörnskydd, inspacklat. 2. Hörnregel HR alt. kan HRT användas om hörnet inte ska spacklas 3. Spackling med spackelremsa. 4. Max 600 mm. |
|
 |
|
3.21 Mot golv |
|
| 1. Minst 150 mm betong 2. Minst 20 mm fog utfyllt med mineralull. Ej nödvändig vid betongtjocklek ? 250 mm 3. Ljudtätning, fogmassa eller torr fogtätning 4. Fäste s 400-600 mm |
 |
3.31 Mot tak, gipsskiveinnertak |
|
| 1. Minst 150 mm betong 2. 2×13 mm Norgips Normalskiva 3. Mineralull, minst 45 mm 4. Ljudtätning, fogmassa eller torr fogtätning 5. Spackling med spackelremsa 6. Fäste s 400-600 mm |
 |
3.32 Mot tak, betong |
|
| 1. Minst 250 mm betong 2. Ljudtätning, fogmassa eller torr fogtätning 3. Fäste minst s 400-600 mm |
 |
3.41 Mot mellanvägg, gipsskivevägg |
|
| 1. 2×13 mm Norgips Normalskiva 2. Mineralull, minst 2×45 mm 3. Hörnregel 4. Ljudtätning, spackling med spackelremsaBrand:Anslutande väggkonstruktion i aktuell brandklass |
 |
3.42 Mot mellanvägg, betong |
|
|
1. Minst 150 mm betong |
 |

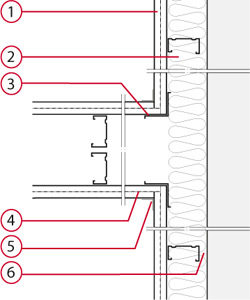

3.51 Mot mellanvägg / yttervägg med påsalningsvägg |
|
| 1. 2×13 mm Norgips Normalskiva 2. Mineralull, minst 75 mm 3. Hörnregel 4. Fuktspärr vid ytterväggskonstruktion minst 300 mm in i vägg 5. Ljudtätning, spackling med packelremsa 6. Minst 10 mm avståndBrand: Anslutande väggkonstruktion i aktuell brandklass |
 |
3.61 Mot pelare / balk |
|
|
1. Betong minst 250 mm dock minst = väggtjocklek |
 |
3.62 Mot och förbi pelare / balk |
|
| 1. Minst 20 mm hålrum utfyllt med mineralull 2. Ljudtätning, fogmassa eller torr fogtätning 3. Fäste s 400-600 mm |
 |
3.63 Mot och förbi pelare / balk |
|
| 1. Minst 20 mm hålrum utfyllt med mineralull 2. Fäste s 400-600 mm |
 |
