Innertak system 7
Innertak El 60, nedpendlat med Norgips Brandskiva på stålprofiler
– Konstruktionsprincip och material
|
||
1. Väggskena | SK 70 eller SK 95 | |
2. Upphängning | min. 0,8×25 mm bandstål el. motsvarande | |
3. Primärregel | P 45 | |
4. Sekundärregel | S 25/85 eller S 45/85 | |
5. Gipsskivor | 2 lag Norgips Brand 15 | |
6. Tätning | Novatherm SP eller motsvarande tätningsmaterial | |
7. Spackling | Norgips Spackelsystem | |
8. Ev. isolering | Mineralull av rekommenderad typ och tjocklek | |
Fäste stål-mot-stål* | Norgips skruv TSS 15 L eller THS 16 ZL | |
Fäste gips-mot-stål | Norgips skruv S 25 till första lag | |
Norgips-skruv S 38 till andra lag | ||
*) Fäste mellan sekundär- och primärregel kan också göras med Norgips sekundärbygel SB. | ||

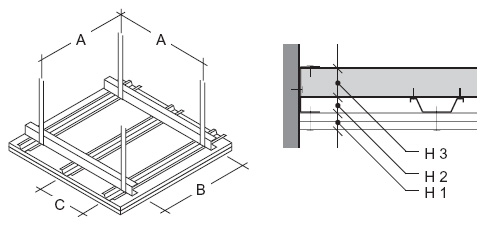

Avstånd |
||
A. Upphängning | max s 1200 mm | |
B. Primärregel | max s 1200 mm | |
C. Sekundärregel | s 400 mm | |
H1. Väggskena över innertak | 30 mm | |
H2. Höjd, sekundärregel | 25mm/45 mm | |
H3. Höjd, primärregel | 45 mm |
![]() |
||
Underlag |
||
![]() |
||
Upphängningar skall vara av stål, min 0,8 x 35 mm bandstål eller liknande. Infästningen skall göras brandsäker. Upphängningarna monteras i primärreglarna med max 1200 mm avstånd i båda riktningarna. Upphängningarna placeras mitt emellan sekundärreglarna. Vid skarv av primärregel måste upphängning finnas inom 100 mm varför extra upphängning kan bli nödvändigt.
OBS! Upphängning och infästning skall dimensioneras. Hänsyn måste tas till om innertaket utöver sin egen vikt också skall bära installationer eller liknande. Primärreglarna monteras med max s-avstånd på 1200 mm. De fästes mot upphängningarna med 2 st skruv och mot väggskenornas övre fläns med 1 skruv. Primärreglarna kan skarvas med en överlappning på min 200 mm, och med en upphängning vid skarvstället.Väg in reglarna till rätt läge med hjälp av vattenpass eller laser. |
||
Sekundärreglarna monteras vinkelrätt mot primärreglarna med max s 400 mm. De fästes vid primärreglarna med 2 st skruvar i varje kryss, och med 1 st skruv till väggskenans nedre fläns. Fästet mot primärreglarna kan också göras med 2 st godkända fästbyglar i varje fästpunkt. |
![]() |
|
Beklädnad |
||
Norgips Brand 15 i båda lag monteras på tvären mot sekundärreglarna med kortkanterna skarvade över en profil och så att skarvarna i de två lagen inte blir genomgående. Skivorna fästes vid sekundärreglarna och väggskenorna med 25 mm gipsskiveskruvar i första lag och 38 mm i andra lag.
OBS! Båda lagen måste fullskruvas. Det vill säga max 200 mm mellan skruvarna i varje profil i yttre laget. I första laget kan avstånden ökas till 300 mm. |
||
Brandmässig tätning, nedersta skivlaget |
||
![]() |
![]() |
|
Alla ej understödda skarvar skall tätas | Alla anslutningar skall tätas | |
I yttersta skivlagret skall alla skarvar som inte är understödda – dvs. alla långkantsskarvar – samt alla anslutningar mot väggar och pelare tätas med brandtätningsmassa. Alla skarvar och anslutningar i synligt skivlag skall spacklas efter Norgips Spackelsystem, se Spackling. IsoleringOvanpå gipsskivorna kan man lägga in mineralull, men det är inte nödvändigt av brandmässiga skäl. |
